Aihe: EBL 99 sähkö ongelma

Nyt pitää kysyä taas viisaammilta.

Hupiakku ei lataudu auton käydessä ja autoon ei tule roikasta 230v (ei syty merkkivalo ja 230v laitteet ei toimi).
Kaikki 12v laitteet toimii. Mistä alkaisin etsiä vikaa? Sähkökeskus EBL 99.

Fiat Dethleffs 5881 vm 2004 kyseessä.

Eihän se EBL:n vika ole, jos 230V ei kulje.
Oisko sulake lauennut?

Joo en tunne tuon sielunelämää, miten se virta tuolla kiertää, mutta oletin tuon asunto-osan akun latauksen vian johtuvan tuosta EBL:stä. Eikö se kulje sen kautta?

Kaikki sulakkeet mitä olen ehtinyt tarkistaa, ovat olleet ehjiä.

No nyt sain 230v sähköt toimimaan.

Edelleen ihmetyttää, kun hupiakulle ei näytä tulevan latausta auton ollessa käynnissä. Auton akulle tulee reilu 14V ja hupiakku näyttää 12,2V. Onko tuo normaalia vai pitäiskö tuonne tulla myös tuo reilu 14V?

Roikassa ollessa hupiakku näyttää reilu 13V.

No nyt sain 230v sähköt toimimaan.

Edelleen ihmetyttää, kun hupiakulle ei näytä tulevan latausta auton ollessa käynnissä. Auton akulle tulee reilu 14V ja hupiakku näyttää 12,2V. Onko tuo normaalia vai pitäiskö tuonne tulla myös tuo reilu 14V?

Roikassa ollessa hupiakku näyttää reilu 13V.

Pitää tulla 14 volttia. Tarkista D+ sulake. Nouseeko hupiakun jännite roikassa ollessa?

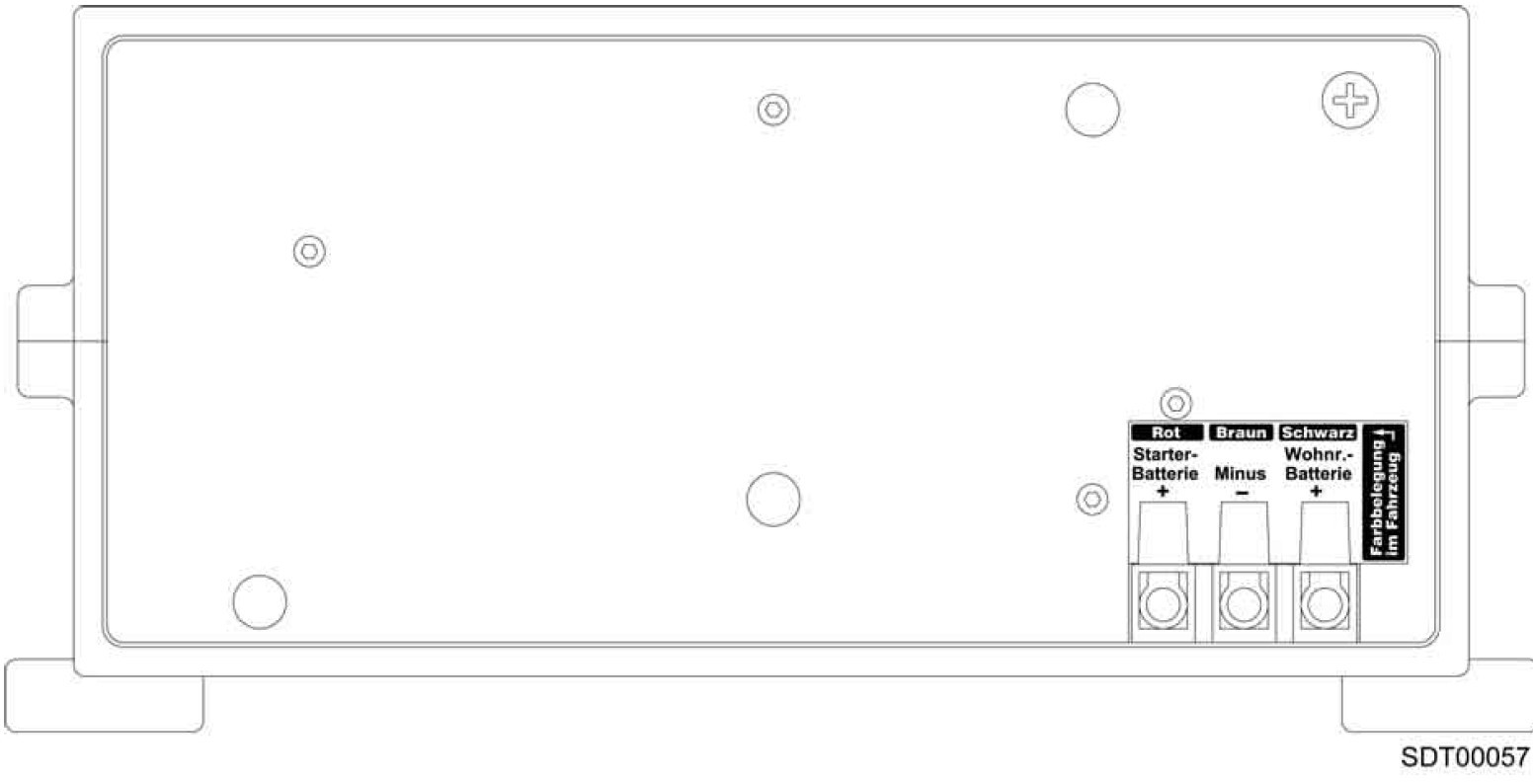

Tuo punaisella nuolella merkattu sulake on ehjä.
Hupiakun jännite nousee 13.5V, kun laittaa roikan seinään.
Auton käydessä autonakku 14V ja hupiakku reilu 12V.

Tuleeko autosta laturille se 14V?

Tuo punaisella nuolella merkattu sulake on ehjä.
Hupiakun jännite nousee 13.5V, kun laittaa roikan seinään.
Auton käydessä autonakku 14V ja hupiakku reilu 12V.

Punainen nuoli kuvassa ei liity asiaan, ei vain ollut muuta kuvaa. Tarkista, että se D+ tulee EBL99:siin. Blok 2 nasta 3.

Punainen nuoli kuvassa ei liity asiaan, ei vain ollut muuta kuvaa. Tarkista, että se D+ tulee EBL99:siin. Blok 2 nasta 3.

Se D+ 12 V pitäisi olla koneen käydessä myös mitattavissa Block 1 nasta 2

Punainen nuoli kuvassa ei liity asiaan, ei vain ollut muuta kuvaa. Tarkista, että se D+ tulee EBL99:siin. Blok 2 nasta 3.

Auton käydessä tuohon nastaan tulee 14,5V.

Auton käydessä tuohon nastaan tulee 14,5V.

Tuleeko laturin taakse starttiakulta virtaa?
Ellei tule on sulake starttiakulla palanut.
Jos tulee on laturissa vikaa

Tuleeko laturin taakse starttiakulta virtaa?
Ellei tule on sulake starttiakulla palanut.
Jos tulee on laturissa vikaa

(Kuva piiloitettu, klikkaa tätä niin näet kuvan.)

Tulee virta.

Laturi ei liity ajonaikaiseen lataukseen muuten kuin, että takaseinässä on sisäpuolella rele jota D+ vedättää ja kytkee akut yhteen. Kysyjällä on ilmeisesti kaksi vikaa ja toinen on verkkojännite joka ei tule autoon.

Kysyjällä on ilmeisesti kaksi vikaa ja toinen on verkkojännite joka ei tule autoon.

Tuo on selvinnyt, verkkovirta tulee autoon.

Hupiakun lataus ajon aikana ei toimi. Verkkovirrassa ollessa akut latautuu normaalisti.

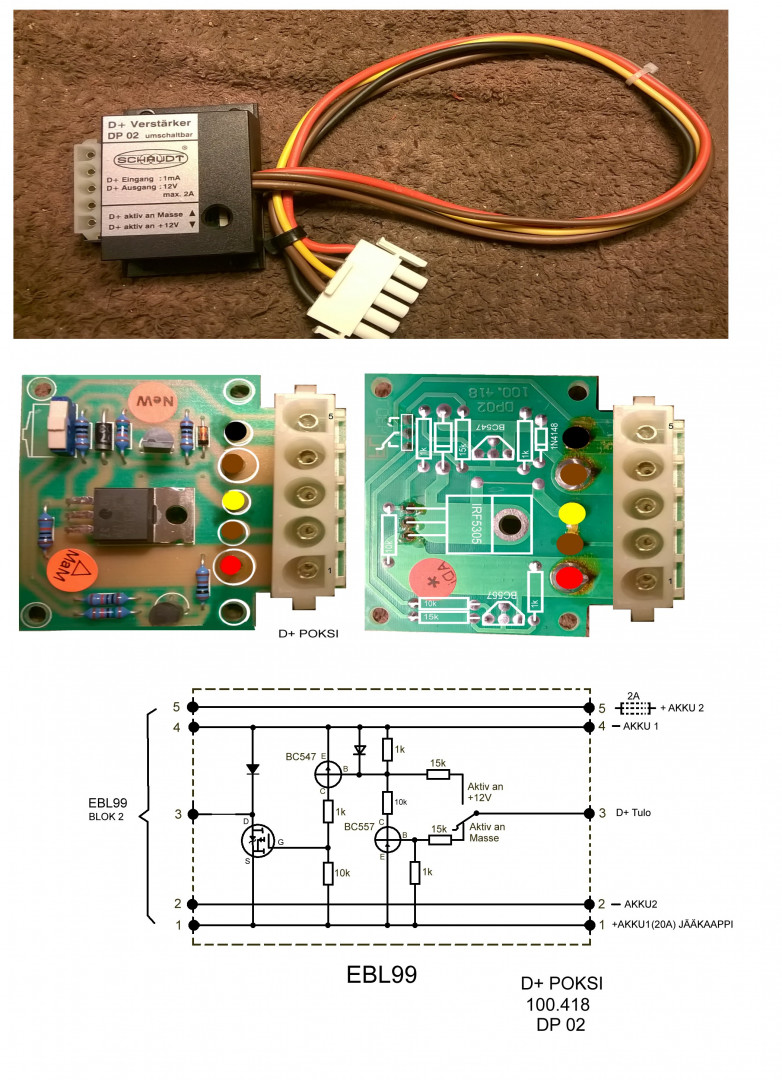

Silloin vikasi on helppo, joko D+ puuttuu tai rele viallinen. Relevikaan en ole aiemmin törmännyt ja aika paljon noita korjannut. Ota EBL:n kansi auki niin näet releen ison ruuviliitinriman yläpuolella. Jos siellä lähellä EBL:lää on kuvan poksi niin vika voi olla sen liittimen juotosmurtumissa.
