Aihe: Kaben värkkäilyä

Oulaa,

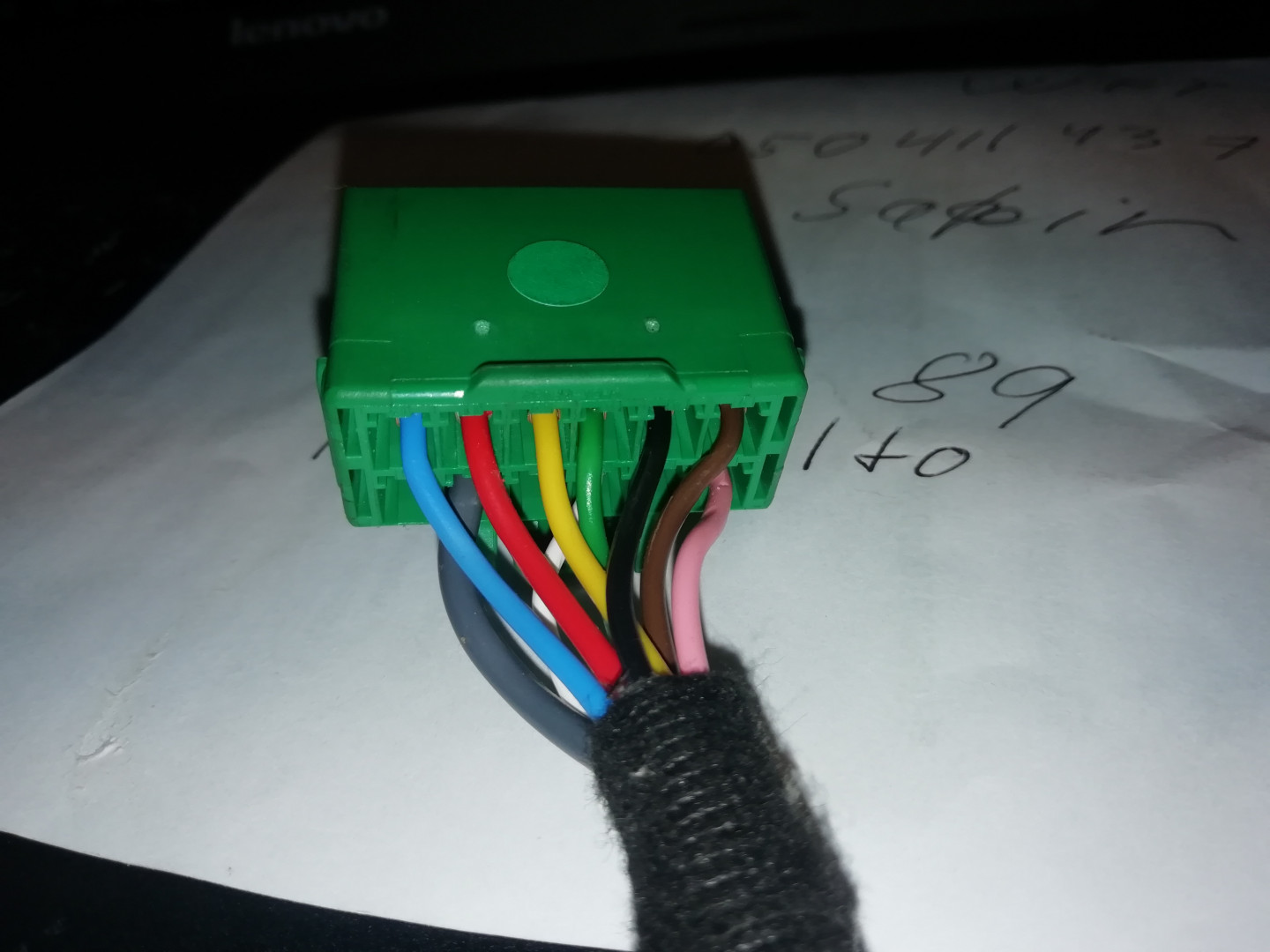

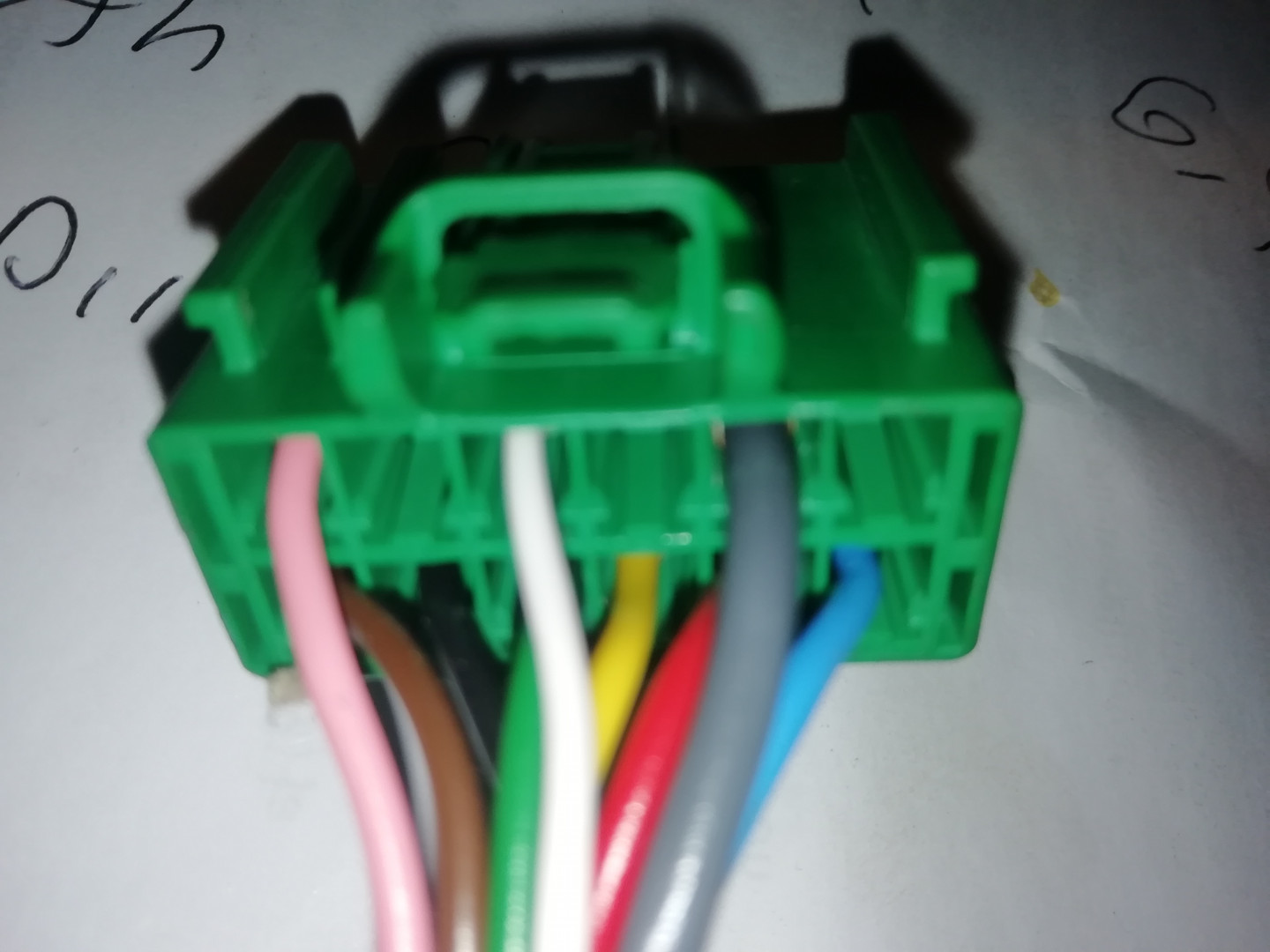

Otappa vielä kuva siitä uuden sarjan liittimestä toiseltakin puolelta, jotta nähdään kaikkien johtojen värit ja paikat

Eikö nyt tarvittas 13-napaisen kytkentäohje eikä 7 napaisen niinkuin edellisessä viestissä

Tällä numerolla ei asennusohjetta löydy tai en löytänyt

Tämän liittimen  johdot on töpselissä järjestyksessä

1-keltainen
2-sininen
3-valkoinen
4-vihreä
6-punainen
7-ruskea
8-vaalea punainen
9-paksu erillinen punainen eli akkujännite vakio
10 paksu tummanharmaa eli akkujännite sytytys kytkettynä eli tämänkö siirrän nyt kakkoseen tässä liittimessä
11 ja 13 maadottuu valkoisella

Hyvällä tuurilla ainoastaan harmaa pitää siirtää paikkaan 2.

Tunge se johtonippu trm:ään kiinni ja katso mittarilla mitä mihinkin tulee. Ei sieltä toimintasavu voi pois tulla .

(Kuva piiloitettu, klikkaa tätä niin näet kuvan.)



(Kuva piiloitettu, klikkaa tätä niin näet kuvan.)
Eikö nyt tarvittas 13-napaisen kytkentäohje eikä 7 napaisen niinkuin edellisessä viestissä

Tällä numerolla ei asennusohjetta löydy tai en löytänyt
8

Tässä V70 08>
https://accessories.volvocars.com/fi-fi/V70(08-)/Accessories/Document/VCC-480821/2009

Ota huomioon että ohje on monelle eri autolle (eli samannäköinen johtosarja eri numerollakin käy autoosi) , älä pelästy

On tuossa piuhat ihan miten sattuu.
Mikä on musta?

Miksi valkoinen menee liittimeen?
Eikö sen pitäisi mennä suoran maahan?

Just samanlaisella johdotuksella väreiltään löydät vaikka kuinka paljon johtosarjoja .

On tuossa piuhat ihan miten sattuu.
Mikä on musta?

Miksi valkoinen menee liittimeen?
Eikö sen pitäisi mennä suoran maahan?

Eikö se valkoinen navassa 3 ole valojen maadoitus

No eri valmistajat tekee pahuuttaan eri väreillä

Eikö se valkoinen navassa 3 ole valojen maadoitus

Eihän niitä boksiin maadoiteta vaan auton runkoon

Just samanlaisella johdotuksella väreiltään löydät vaikka kuinka paljon johtosarjoja .

Vertaappa varsin tuohon TRM:n kytkentäkuvaan 😉
https://www.manualslib.com/manual/533917/Volvo-V70.html?page=88#manual

Töpseli kiinni trm ja mittaamaan. Ilman vaunua. Eikä mitään pistokkeen modausta

Kannattaa tehdä niinkuin K.E.V sanoo, mutta sen jälkeen...

Johdot olisi laitettava seuraavasti

Liittimen ylä vasen on ykkönen ja ala oikea on 12
1-vihreä, oikea vilkku
2-paksu tummanharmaa, akkujännite sytytys kytkettynä
3-punainen, jarruvalo
6-vaaleanpunainen, peruutusvalo
7-punainen, jarruvalo
8-sininen, sumuvalo
10-keltainen, vasen vilkku
12-ruskea, parkit.

Liittimessä siis erikseen jarruvalo molemmille puolille ja ruskea menee pistorasiassa sekä viitosen että seiskaan.

Ja neljä neliöinen valkoinen suoraan runkoon. Pitäisi mennä kaikkiin kolmeen maahan. TRM:n liittimessä ei ole maata.

Musta - mikä lieneekään, ei sijaa liittimessä. Onko lie 12. Nasta.


Kytkentämuutos omalla vastuulla. 😉
Noin minä sen tekisin.

Verratkaa ihmeessä nykyiseen kytkentään.

Tämän liittimen  johdot on töpselissä järjestyksessä

1-keltainen
2-sininen
3-valkoinen
4-vihreä
6-punainen
7-ruskea
8-vaalea punainen
9-paksu erillinen punainen eli akkujännite vakio
10 paksu tummanharmaa eli akkujännite sytytys kytkettynä eli tämänkö siirrän nyt kakkoseen tässä liittimessä
11 ja 13 maadottuu valkoisella

Ossi , siellä on jo ne maat ihan erikseen , lue yltä. Miksi se tökkeli n valkoinen pitäisi silpoa ja kytkeä maihin ?

Ei kai nyt jokainen netissä myytävä sarja ole siirretty nastat mihin sattuu.
https://archiwum.allegro.pl/oferta/nowa-wiazka-instalacja-haka-volvo-xc60-31414860-i7184205727.html


Ossi , siinä sarja missä kaikki valkoisia. Volvo original

Ossi , siellä on jo ne maat ihan erikseen , lue yltä. Miksi se tökkeli n valkoinen pitäisi silpoa ja kytkeä maihin ?

Ei kai nyt jokainen netissä myytävä sarja ole siirretty nastat mihin sattuu.
https://archiwum.allegro.pl/oferta/nowa-wiazka-instalacja-haka-volvo-xc60-31414860-i7184205727.html


Ossi , siinä sarja missä kaikki valkoisia. Volvo original

No sitä johtoa kannattaa kokeilla boksiin
Minä en usko TRM;n nastajörjestyksen muuttumiseen johtoa vaihtamalla. Jotku uskoo mitä ihmeellisimpiin asioihin 😁

Kerro miksi minun ylemmässä kuvassa menee valkoinen pistokkeeseen. Sekä ne muutkin on Oulaalla samoin kuin ylemmässä kuvassani.
Ja sanoinhan aiemmin jotta TRM pitää olla ohjelmoitu oikein jotta toimii .
