Aihe: Solifer S6+ sähkökaavio?

On se kumma kun vaunun mukana tulevassa ohjekirjassa ei enää ole sähkökaaviota...

Jostain pitäisi löytää S6+ vm. 2001 kaavio, että osaa tehdä omia kytkentöjä oikeisiin paikkoihin...


Kari

Se kuuluu muistaakseni ohjekirjaan ihan siellä sisäsivuilla. Katson jos löytyisi.

Minulla on käyttöohjekirja 2001 ja 2003. Niissä kummassakaan ei ainakaan ole


Kari

Minulla on käyttöohjekirja 2001 ja 2003. Niissä kummassakaan ei ainakaan ole


Kari

Itsellä oli 2002 ja siihen laitoin 13 napaisen pistotulpan, ohjekirjassa oli johtojärjestys mitkä oli vedetty jo valmiiksi pistotulppaan saakka.
Ihan kaaviona.

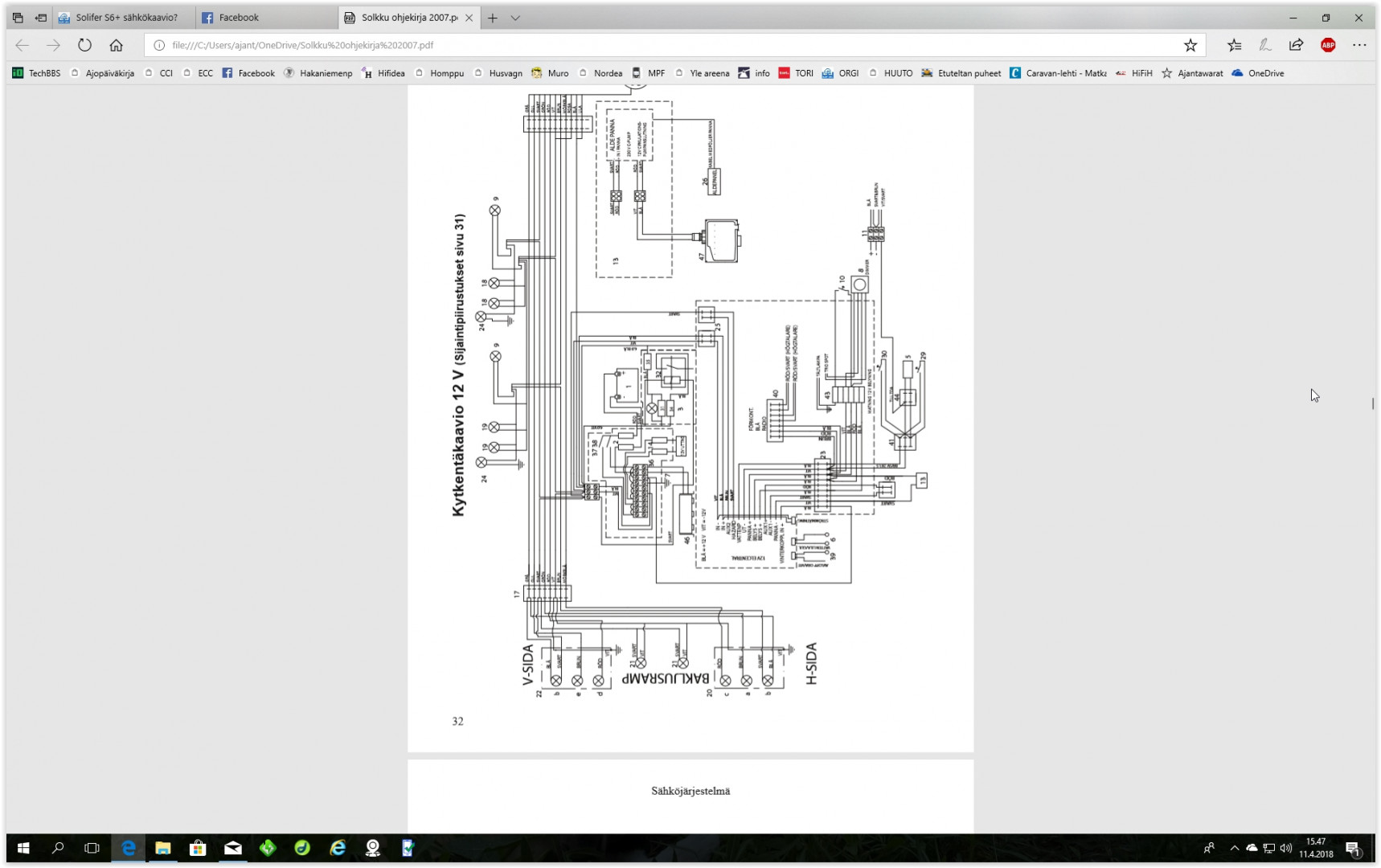

ps uudemmissakin on kuten 2007

Saisko tuon isompana, menee suurennettaessa ihan pikselimössöksi. Vaikka emaililla karipistesyrjanenat gmailpistecom

Saisko tuon isompana, menee suurennettaessa ihan pikselimössöksi. Vaikka emaililla karipistesyrjanenat gmailpistecom

Laitoin latauslinkin pilvestä jos ei näy tarkista gmailin vainoharhainen roskakori.

eipä ole tullut linkkiä, ei myöskään roskapostiin...

Kari

eipä ole tullut linkkiä, ei myöskään roskapostiin...

Kari

17.54 se lähti ,eikä takaisinkaan tullut bumerangina , mutta laitan linkin tähän.

LFVDN5YVJsg" class="bbc_link" target="_blank" rel="noopener noreferrer">https://1drv.ms/b/s!AgskYcxlb58rhaYhuna LFVDN5YVJsg

Kiitos! Tästä sain imuroitua

Näyttää kuitenkin täysin erilaiselta kuin 2001 kytkennät. jatketaan siis etsintää


Kari

Osuisiko tämä lähelle?




Laitoin oikean kytkentäkuvan.

Osuisiko tämä lähelle?

(Kuva piiloitettu, klikkaa tätä niin näet kuvan.)

Tuosta puuttuu ainakin vetokoukulle menevä 13 napainen johtonippu joka vakiona tuossa.
Muutenkin näyttää sähköt vähäisiltä.

Edit: Tuolla > http://karavaanari.info/index.php?topic=10607.0 kerrotaan jotta Helsinki Caravan antoi kaavion. Esa Muuronen varmaankin auttaa.

Eipä löydy Muuroseltakaan HelsinkiCaravanista ....

Onko kenelläkään kytkentäkuvaa kyseiseen vaunuun? Aika outoa jos ei olisi.

Tuossa S7 ja ja S9: https://www.dropbox.com/s/4u4jsl154mjwh92/S%C3%A4hk%C3%B6kaavio%20Solifer%20S7%20ja%20S9.jpg?dl=0

Onkohan sinne päinkään?

Aika mielenkiintoista, toi linkin kytkentä on käynyt minun koneen kautta väritettävänä. Laturin osalta ei ainakaan käy. Laturi on tämä kytkentöineen. Lämmitinkin on Primus tossa linkissä. Solifereissa on kytkennällisesti paljon samaa eri mallien kesken.
