Kirjoittaja Aihe: Aurinkopaneelien kytkentä kesäpohdintaa  (Luettu 3836 kertaa)

*****
  • Kaikkien Kaveri
  • Aiheen aloittaja
  • Viimeksi paikalla: 1.03.2021 kello on 18:21
  • Eye never sleep
Aurinkopaneelien kytkentä kesäpohdintaa
« : 8.07.2016 kello on 14:05 »
Heitän herrojen ja rouvien pohdittavaksi seuraavanlaisen kysymyksen.
Miten kytkisitte seuraavanlaisen paneelikasan siten, että se toimii ja on tehokkain. Paneelit: 2 x50w monikide, 1x 40w yksikide ja 1x100w yksikide.  Kaikki saman jännitteen paneeleita. Sätäjänä bn tracer 20. ::) Vielä perustelut kytkentäehdotuksell e.

*****
  • Kaikkien kaveri Sr.
  • Viimeksi paikalla: 1.03.2021 kello on 16:41
  • Kellos Chevyjä , Matkaaja 460 ja TEVE-CHEVY
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #1 : 8.07.2016 kello on 16:35 »
Jos käyutetään erikokosia ja tyyppisiäpaneleita ne voidaan kytkeä rinnan mikäli jännite on sama.
eli sun tapauksessa ei oikeen muuta järkevää..
periaattessa jos haluu kikkailla ni kaks nelikymppistä sarjaan rinnan kytkettynä satasen ja kahden viiskymppisenrinaan kytketyn muodostamassa toisen sarjaan kytkentä parin :-\

*****
  • Kaikkien kaveri Sr.
  • Viimeksi paikalla: 1.03.2021 kello on 16:41
  • Kellos Chevyjä , Matkaaja 460 ja TEVE-CHEVY
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #2 : 8.07.2016 kello on 16:38 »
ja sulla on parikyt vattia liikaa panelitehoa tolle säätimelle, toden näkösesti hyvällä kelillä tyhjällä akulla menee säädin vika tilaan Thumbd

*****
  • Kaikkien Kaveri
  • Aiheen aloittaja
  • Viimeksi paikalla: 1.03.2021 kello on 18:21
  • Eye never sleep
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #3 : 8.07.2016 kello on 19:13 »
ja sulla on parikyt vattia liikaa panelitehoa tolle säätimelle, toden näkösesti hyvällä kelillä tyhjällä akulla menee säädin vika tilaan Thumbd
Rölli, niitä 40w paneeleita on yksi, joten kok. teho on 240w joten bn 2215 riittää. Thumb
« Viimeksi muokattu: 8.07.2016 kello on 19:32 »

*****
  • Kaikkien kaveri Sr.
  • Viimeksi paikalla: 1.03.2021 kello on 16:41
  • Kellos Chevyjä , Matkaaja 460 ja TEVE-CHEVY
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #4 : 8.07.2016 kello on 21:00 »
Rölli, niitä 40w paneeleita on yksi, joten kok. teho on 240w joten bn 2215 riittää. Thumb
sorry joo jäi se kakskertaa päälle... joten toi kikkailuki meni persielleen Thumbd
Ei toss oo muuta vaihtoehtookukytkee kaikki rinnan

*****
  • Kaikkien Kaveri
  • Aiheen aloittaja
  • Viimeksi paikalla: 1.03.2021 kello on 18:21
  • Eye never sleep
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #5 : 8.07.2016 kello on 21:41 »
Mikä estää kytkemästä monikiteet sarjaan ja yksikiteet sarjaan ja nämä parit sitten rinnan?

*****
  • Kaikkien kaveri Sr.
  • Viimeksi paikalla:tänään kello 17:50
  • seniori
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #6 : 9.07.2016 kello on 06:57 »
Sarjaan kytkennässä virta rajoittuu pienimmän teholähteen mukaan. Jos sarjassa ovat 40W ja 100w, niiden yhteisteho on vain 2x40W. Jännite nousee mutta virta ei. Rinnankytkettyinä teho on 140W

40W = 12V x 3,3A ja 24V x 3,3A = 80W

Nämä ovat tietenkin teoreettisia maksimi tehoja.

...Ei toss oo muuta vaihtoehtoo ku kytkee kaikki rinnan

*****
  • Kaikkien Kaveri
  • Aiheen aloittaja
  • Viimeksi paikalla: 1.03.2021 kello on 18:21
  • Eye never sleep
Vs: Aurinkopaneelien kytkentä kesäpohdintaa
« Vastaus #7 : 12.07.2016 kello on 16:02 »
Sarjaan kytkennässä virta rajoittuu pienimmän teholähteen mukaan. Jos sarjassa ovat 40W ja 100w, niiden yhteisteho on vain 2x40W. Jännite nousee mutta virta ei. Rinnankytkettyinä teho on 140W

40W = 12V x 3,3A ja 24V x 3,3A = 80W

Nämä ovat tietenkin teoreettisia maksimi tehoja.

Sarjaan kytkennässä virta rajoittuu pienimmän teholähteen mukaan. Jos sarjassa ovat 40W ja 100w, niiden yhteisteho on vain 2x40W. Jännite nousee mutta virta ei. Rinnankytkettyinä teho on 140W

40W = 12V x 3,3A ja 24V x 3,3A = 80W

Nämä ovat tietenkin teoreettisia maksimi tehoja.
Testasin eilen mitenkä seuraavanlaiset paneelikombinaatiot pelaavat. 1. 2x50w monikidettä rinnan, säädin PVM. 2. 100w+40w yksikidettä sarjassa, säädin MPPT.  Ajoin akut puolityhjiksi ja pistin laturit rinnan akkuihin vähän  samaan tapaan kuin viime kevään testissä. tulos oli mielenkiintoinen. Aurinkoa molemmat sai samanlailla ja paneelit vaakassa. Tuo sarjakytkentä kykeni tässä tapauksessa parempaan tehoon, kuin rinnankytkentä. Ilmeisesti säätimellä on vaikutusta asiaan. Valkoisessa näytössä pvm säätimen tulo ja lähtöluvut ja mustassa mppt säätimen vastaavat. Vähän ihmetytti nuo kovin pienet arvot. Ei pitäisi kaapeleihinkaan hukkua paljoa. Tutkimukset jatkuvat kun saan nelijakajat ja pistän kaikki rinnan ja perään mppt säätimen.
Ei vät keleet mahtuneet nuo kuvat tänne kun tuolla ipadilla ei tuo kuvien pienentäminen ole kovin helppoa.
tässä numeroina
paneeliilta:
                         1. volt 12.3V, current 4.4A, power 54,6w
                         2. volt 15,8V, current 4.0A, power 62,5w

säätimeltä:
                         1. volt 12,3V, curr 4,4 A
                         2. volt 12.6V, curr 5,0A

  • Vieras
  • Vs: Aurinkopaneelien kytkentä kesäpohdintaa
    « Vastaus #8 : 12.07.2016 kello on 16:09 »
    Ei vät keleet mahtuneet nuo kuvat tänne kun tuolla ipadilla ei tuo kuvien pienentäminen ole kovin helppoa.

    Lataa Appstoresta Tapatalk, niin sillä voit laittaa iPadin kuvat suoraan tänne. Ja sen jälkeen näet kaikki keskustelutkin myös sillä.

    *****
    • Kalustoon kuuluva
    • Viimeksi paikalla:tänään kello 17:55
    • Autossa on pyörät
    Vs: Aurinkopaneelien kytkentä kesäpohdintaa
    « Vastaus #9 : 12.07.2016 kello on 16:22 »
    Kylläkai on kautta-aikojen onnistunut ilman tapatalkia. Klikkaa sormella/hiirellä kirjoitusalueen yläpuolella olevaa harmaata laatikkoa. Sitten aukeaa oman laitteen kansio ja sieltä valitsee kuvan Maksimi kuvakoko 5 megaa

    *****
    • Kaikkien kaveri Sr.
    • Viimeksi paikalla:tänään kello 09:19
    • Etelä-Pohjanmaa
    Vs: Aurinkopaneelien kytkentä kesäpohdintaa
    « Vastaus #10 : 12.07.2016 kello on 17:29 »

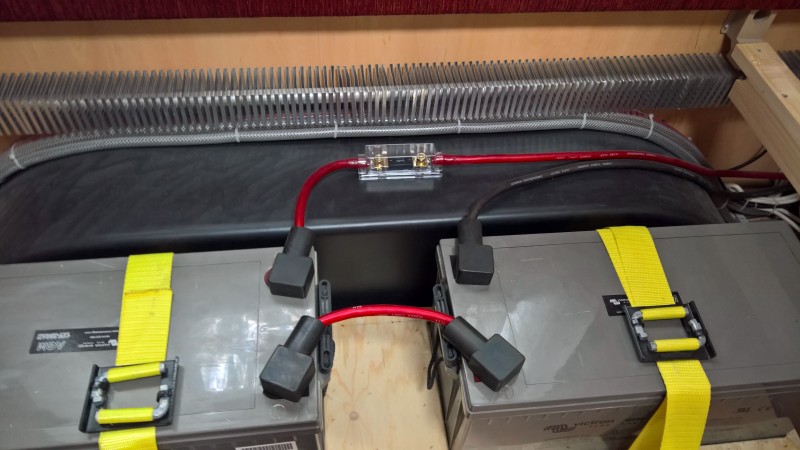

    Helposti onnistuu kuva liittäminen ihan normi kännykkä nettisivulla. Tässä esim.

    Relluttelijan varaamo 200ah/24v
