Aihe: Primus 2490 ohjauspaneli

Löytyijkö keltään kytkentäkaaviota Ptimus 2490 ohjauspanelin. On yksi vihreä johto irronnut panelin takaa.

Uskoisin tuon olevan pannun pumpun (12v) ohjaus sähkölämmityksellä. ..  nasta 4??

Jos joku muu, niin vaikuttaa jo toimintaan.

http://karavaanari.org/index.php/topic,9455.30.html

Tuolta esim. löytyy kun rullaat vähä alaspäin....

Eli ei tarvii olla kiinni jos sähköpatruunassa oma pumppu. Tai jos auto kyseessä ajaessa lämmönvaihtimella asuintilaa lämmitettäessä pitää olla kiinni.
Siis jos se on pumpun johto!

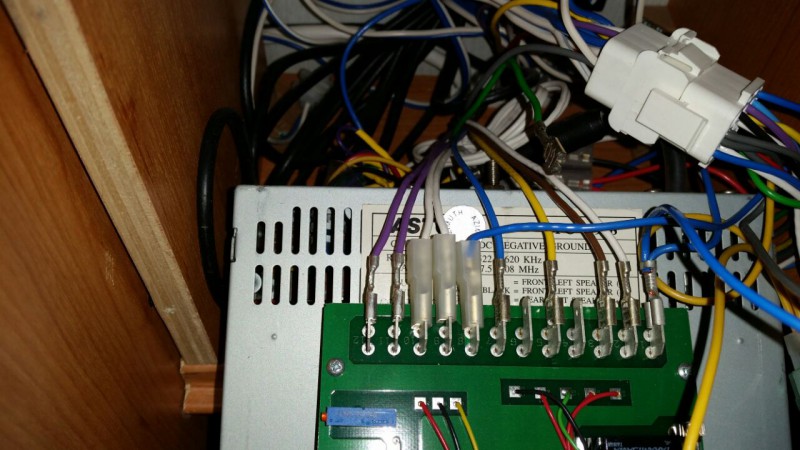

Luetaanko nastat oikealta vasemmalle? kuvassa on nasta 4.jä tyhjä paikka.
Ohjauspaneli on solifer s9.tä

Jos nyt onnistuis kuvanlähetys

oikealta. juurikin tuo on 12v pumpun ohjaus sähköllä lämmitettäessä. Lisää virtaamaa hieman, mutta kuluttaa virtaa ja pumppua suotta

Sulla varmaankin löytyy sähköpatruunasta oma pumppu?!!

Muokattu!!!  Tuossa 2490 kytkärissä keskimmäinen on tyhjä.
ELI
Se on nastasta 4

Sähköpatruunasa on oma pumppu. Toimiiko kaasulla normaalisti? pyörii 12v pumppu

Sähköpatruunasa on oma pumppu. Toimiiko kaasulla normaalisti? pyörii 12v pumppu

Kaasulla käytettäessä 12v pumppu toimii normaalisti kun pannu käynnistyy,
poksi pannun kyljessä ohjaa pumppua.

Primus 2470:sen ohjauspaneeli on sama kuin 2490:sen.

Kiitoksia neuvoista.
