Aihe: LiFePo4:n oma asennuskaavio ja kysymys

Toki, mutta se ei mielestäni muuta sitä tosiasiaa, että EBL pyrkii pitämään LiFePo4 akun koko ajan täynnä, joka ei ole suositeltavaa useiden "asiantuntijoiden" mukaan.
Mutta laitanpa uuden kytkentäkuvan mietittyäni tulleita ehdotuksia.

Eli tuossa pitäisi nyt olla ratkaistu se ongelma, että EBL saa virtaa tarvittaessa, eli aina. EBL:stä irroitan maaähköliitännän, jotta se ei pääse lataamaan akkua kun ollaan sähköissä kiinni.
Eli joku varmaan tietää, että tuossa kytkennässä EBL voi sekä syöttää virtaa hupiakkuun auton käydessä, että sitten kun auto ei käy, hupiakku syöttää vuorostaan EBL:lle virtaa.

Ja kysymys: Jos asetan DC-DC laturin latausvirraksi esim. 25A, se menee EBL:stä läpi sellaisenaan? (Vaikka se itse pystyy syöttämään vain max. 18A).

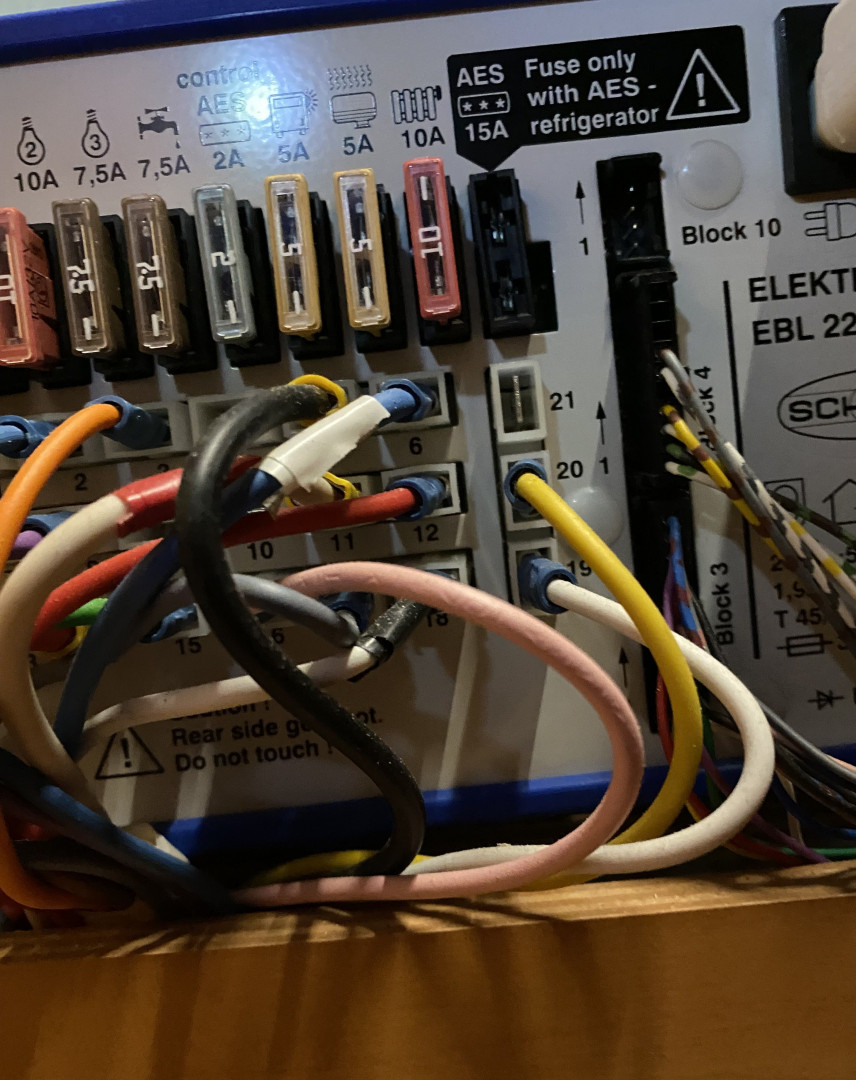

Ja vielä: Mikä liitin EBL225:ssä on oikeesti se D+ sisäänmeno? Se kytkentäkaavio ei ole ihan selvä allekirjoittaneelle .

Eli itse kuvittelin ettäse on tuo kelt., liitin 20.

Löytyiskö tästä tietoa?

http://bot.fi/41t0

Joo, kiitos. Tyhmä kun olen, niin tuossa kuvassa puhutaan kolmessakin kohtaa D+:sta, mutta jos nyt mitään ymmärrän, niin 15-liitin olisi D+ sisäänmeno ?
