Aihe: Dometic RMD 8505

ko. kaappiin ei ole enää vähään aikaan saanut uutta piirikorttia. Olisiko tiedossa korjaileeko joku näitä ? Googlaamalla löysin tällaisen firman joka korjaa mm. näitä Dometicin kortteja, mutta ajattelin, että löytyisikö vaikka ihan kotimaasta tai vaikka edes EU:n sisältä joku.

https://www.apuljackelectronics.co.uk/Product.aspx?ProductID=750

Kuopiossa on kaveri joka korjailee kaikkia piirikortteja. Laitan yt kun saan selville

Mullakin on yksi kortti jossa sytysvika. Uuden löysin muistaakseni motormarketista.
Onko tämä https://www.motormarket.fi/caravan/piirilevy-mes-100-250v-rmd85-rmdt85/p/289034703/

Tuo Motormarketin kortti on MES kaappiin. Tämä 8505 on AES-versio. Diagnoosi kortin viallisuudesta ei kyllä ole edes varma. Olisiko heittään vinkkiä miten voisi mitata ja varmistua asiasta ?

Mitkä on oireet?

Mitkä on oireet?

Kaappia ei saa päälle eli paneelista ei tapahdu mitään. Sen verran on mitattu, että kortilla oleva sulake on ok ja jännite tulee sulakkeelle.

Onkos paneeli väylällä. Silloin kun omaa korjailin niin tuli vihjeeksi kaapelin liitokset paneelille menevässä kaapeloinnissa.
Ohessa huolto-ohje. Jos se on 8505 se on AES tyyppikilven perusteella.
Vianhakukaaviossa on ohjelmisto vanha, ja viittaa jotenkin mainboardin vaihtoon. Sitä ei vissiin ole kuin tuo yksi enää.
Mutta tuosta löytyy kytkennät, on pdf ja en saanut lisättyä tänne.
https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://myrvworks.com/wp-content/uploads/2019/05/Dometic-RM8xxx-Service-Instructions.pdf&ved=2ahUKEwjQzL2x--uLAxWWAxAIHZWQNIAQFnoECCEQAQ&usg=AOvVaw3MuCkJDw1HobDMNJlAzhsl
Toinen vaihtoehto vialle on käyttöpaneeli joka löytyy https://www.motormarket.fi/caravan/piirilevy-mes-paneeli-aes-rm-s-l-8xx5-dometic/p/241349012/#description

Ohjeen mukaan tuo powerboard pitäisi sopia molempiin, erona vain display liitin, mutta siihen en löytänyt kytkentää.

Kiitokset tästä ohjeen löytämisestä. Tuossa ohjeen 41 sivulla on flowchart joka ei sinänsä harmillisesti auta tuon operointipaneelin diagnostiikkaan vaan siinä aika suoraviiviasesti päädytään kortin vaihtoon. Visuaalisesti tuota kortilta näytölle lähtevä kaapeli näyttää hyvältä ja olen tuon kaapelin irrottanut kortilta ja kaikki pinnat ja kortinreunaliittime n nastat näyttävät hyviltä. Tietysti jos tuo itse näytön piirilevyllä oleva painike (kytkin) ei toimisi, tai johdotus kuralla, niin kai se estäisi kaapin käynnistymisen. Kuten itse totesit, niin harmi, että tuosta itse näytöstä ja sen kaapeloinnista ei ole kuvia. Sen verran mittasin, että sen osasta kortinreunaliittime n nastoista löytyy 3.0 V jännite joiden kautta itse ohjain saa signaalin niistä näytön painikkeista.

Juuri näin, käsittääkseni kaapelissa + ja - laidoissa, keskellä signaali.
Todellakin tuon napinhan voisi testata jos käyttöpaneelin saa irti. Sillähän eliminoi mekaanisen vian. Mukavaa että osasit hyödyntää ohjetta. Jotenkin pitäisi varmistaa että tuo MES kortti toimii myös AES versiossa. Muuta eroa ei ole näkyvissä kuin Display liitin, liekö siinä jokin ledi erilailla.. Jos avaat käyttöpaneelin niin katsoppa näyttökaapelin kytkentää, meneekö suoraan ledeille, esim segmenteille.

Itse mittaisin ekana U2 (12v regulaattori?) kintut maata vasten.

Toiseen pitäisi tulla akkujännite ja toisen olla aika tarkkaan 12v jos oikein kuvia tulkitsin.

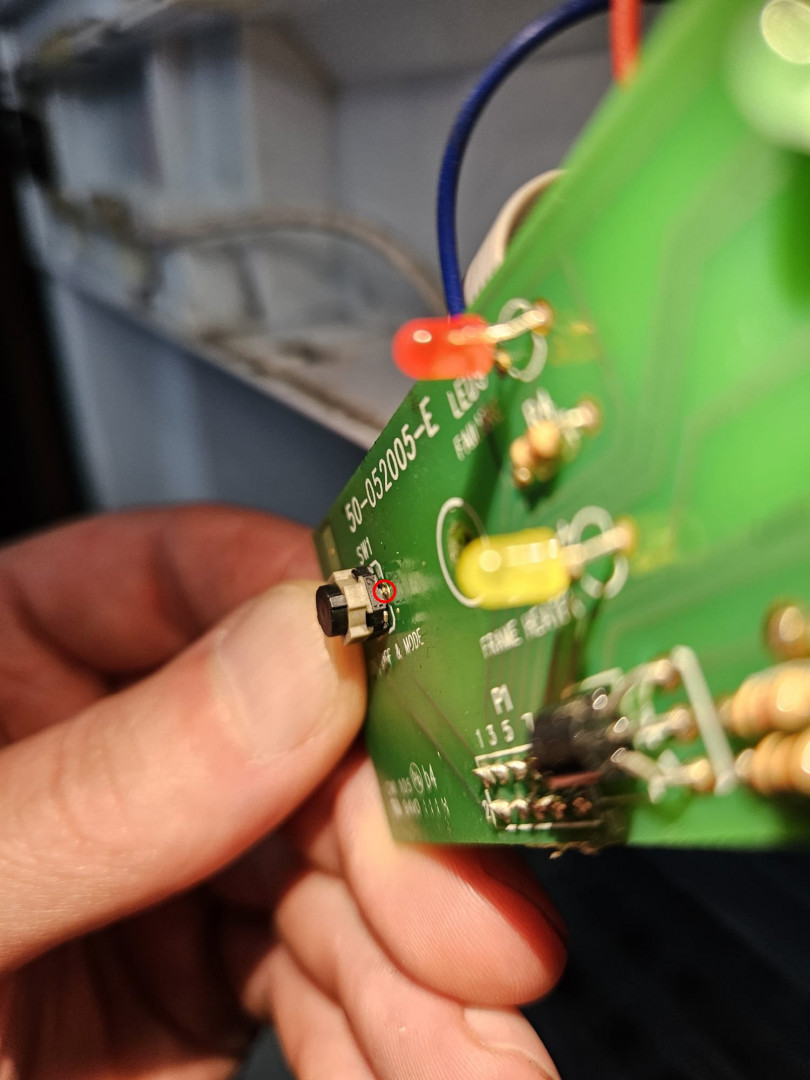

Yhdessä kaapissa oli vika kytkimessä, oli jalka katkennut . Vaihdoin toisen kytkimen. Aluksi vika oli sellainen, että välillä sai päälle, mutta lopulta ei ollenkaan.

katsotko suurenslasilla piirilevyjä jos ne on kiinni vai onko niin hyvä näkö että huomaat tuollaiset asiat?

Itse mittaisin ekana U2 (12v regulaattori?) kintut maata vasten.

Toiseen pitäisi tulla akkujännite ja toisen olla aika tarkkaan 12v jos oikein kuvia tulkitsin.

Tuon U2:n jännite näyttäisi olevan se 3V eli se joka sama lähtee näytölle useammassakin nastassa (kytkintieto ?). Onkohan tälläinen 3V jännite ylipäätään validi kun eikös 3.3V tai 5V olisi yleinen elektroniikalle ? Ja jos tuon pitäisi olla 12V regulaattori kuten epäilit, niin sitten tuo ei ainakaan taida toimia oikein. Tuskin tuo mittarini ihan noin paljon heittääkään. Sen sijaan sitten tuolle U3 komponentille (regulaattorille) ei edes tule tai lähde jännitettä. Mitään tyypistä kertovia tekstejä noissa ei näy niin silleen menee arpomiseksi.

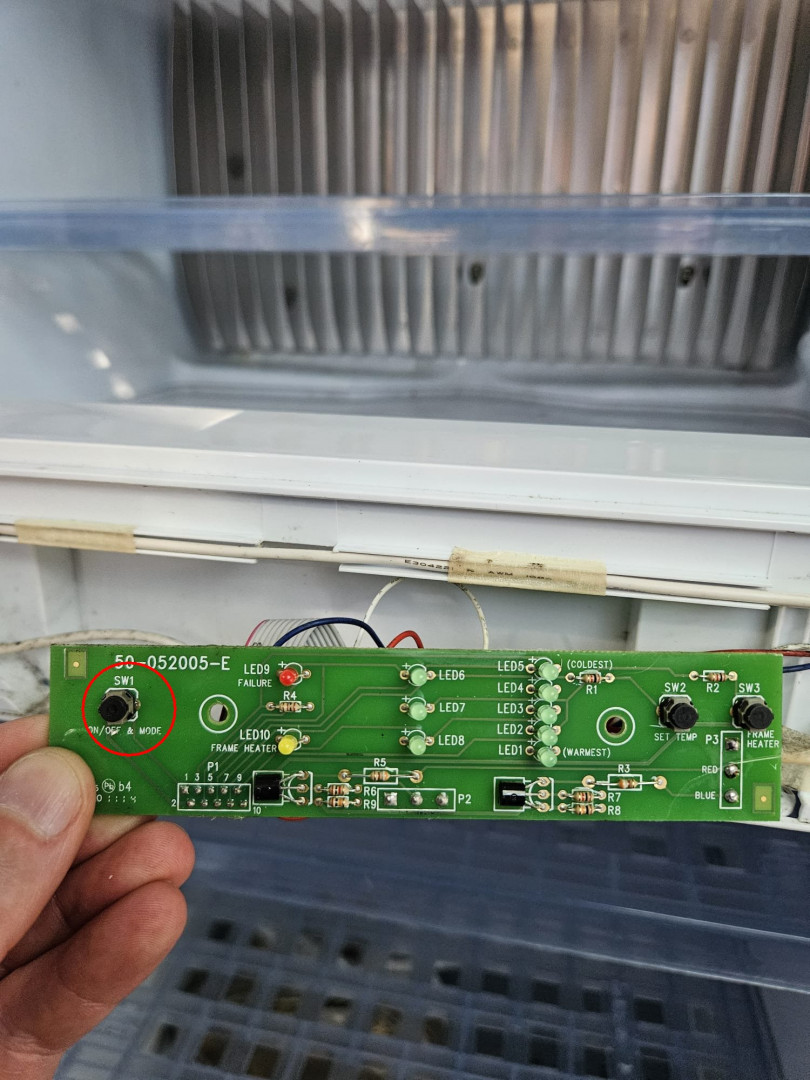

Kiitokset kaikille keskusteluun osallistuneille; luulisin, että autoitte ratkaisemaan ongelman Olin jo kertaalleen sulkenut pois sen yksinkertaisimman syyn eli sen on/off/mode painonapin/kytkimen. Oli näköjään sen verran suojalakkaa kytkimen juotoksen kannoissa, että aikaisemmin tehty oikosulkuyritykseni painikkeen kantoihin epäonnistui. Nyt käytin puukon terää ja painoin sen kannan nastoihin niin kaappihan heräsi henkiin. Toki hieman ihmetyttää jo ennen totaalista pimenemistä olleet ongelmat. Eli kaappi sammui satunnaisesti itsekseen, mutta toivottavasti tämäkin ongelma (sammuminen) johtui kuitenkin tästä samasta painikkeesta vaikka vähän oudolta se tuntuu.

Onnittelut. Vika selätetty. Kiitos kun ilmoitit tänne. Jos vielä viitsit muutamia jännitteitä mittaamaan niin helpottaa tutkintaa, kiitos.
